Коли говорять про безпечну електромережу, зазвичай уявляють щось одне — міцний автомат у щитку. Насправді ж надійність системи будується не одним пристроєм, а цілою архітектурою рішень, які працюють у зв’язці: одні миттєво реагують на небезпечні режими, інші комутують і розподіляють навантаження, треті — захищають усе це господарство від пилу, вологи та випадкового дотику. Розібратися, з чого складається ця архітектура, варто кожному, хто планує щиток для квартири, офісу чи виробництва.
Диференційні автоматичні вимикачі: охоронець на три фронти

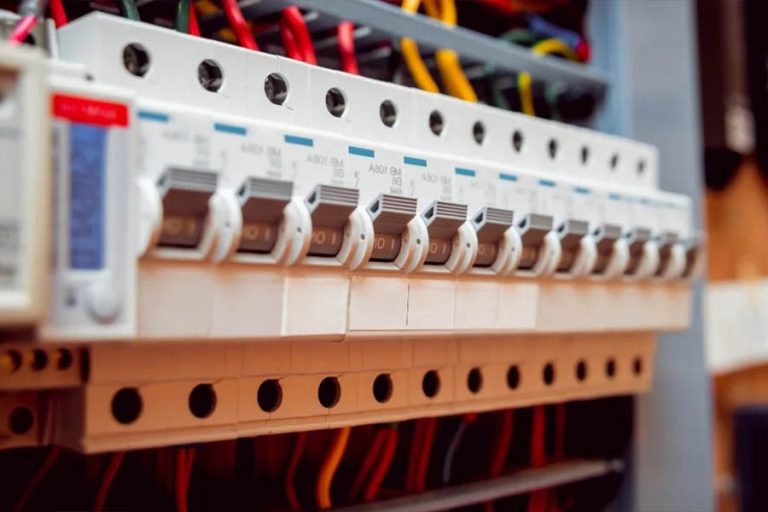

Диференційний автоматичний вимикач — це пристрій, який об’єднує в одному корпусі логіку класичного автомата та пристрою захисного відключення. Замість того щоб монтувати два окремі елементи, ви отримуєте один, що одночасно контролює три сценарії небезпеки.
- Коротке замикання — коло розмикається миттєво, до того як надмірний струм пошкодить проводку.
- Перевантаження лінії — тривале перевищення допустимого струму фіксується і відключається раніше, ніж проводка почне перегріватися.
- Струм витоку — навіть непомітний витік на корпус чи землю миттєво знеструмлюється, що напряму захищає людину від ураження електрикою.
Побутове використання: коли пріоритет — людина
У квартирах і приватних будинках дифавтомат насамперед виконує функцію особистого захисту. Тут найважливіший параметр — диференційний струм 0,01 або 0,03 А: саме такі значення реагують навіть на незначний витік, який людина фізично не відчуває, але який здатний призвести до ураження струмом при контакті з пошкодженим корпусом пральної машини, бойлера чи проводки у вологому приміщенні. Тому в санвузлах, на кухнях і в котельнях дифавтомат — це радше обов’язковий мінімум, ніж опція.
Для побутових ліній зазвичай достатньо однофазного виконання 1P+N і номінального струму в діапазоні 10–25 А, залежно від потужності підключеного обладнання. Часо-струмова характеристика типу B тут підходить у більшості випадків, оскільки побутові навантаження рідко дають різкі пускові струми.
Промислове використання: пріоритет — стабільність і селективність
На виробництві задача дещо інша: тут дифавтомат має не лише захищати персонал, а й забезпечувати стабільну роботу обладнання без хибних спрацювань. Пускові струми потужних двигунів, компресорів чи зварювального обладнання можуть бути значно вищими за побутові, тому тут частіше застосовують характеристику типу C, розраховану на такі кидки струму, а номінальні значення підбирають ближче до верхньої межі діапазону — 32–40 А. Для трифазних мереж використовують виконання 3P+N.
У промислових умовах також критично важлива селективність: якщо на одній дільниці станеться витік чи перевантаження, повинна відключитися саме вона, а не вся лінія цеху. Тому підбір номіналів і характеристик тут узгоджують з рештою схеми захисту, а не розглядають окремий вимикач ізольовано.
Як вибрати дифавтомат і на що звернути увагу
Помилка в підборі — це або дратівливі хибні спрацювання, або, що набагато небезпечніше, відсутність реакції там, де вона дійсно потрібна. Перш ніж купить дифавтомат, варто перевірити кілька параметрів:
- Номінальний струм — має відповідати реальному навантаженню лінії з невеликим запасом, а не братися “на око”.
- Диференційний струм — 0,03 А для більшості побутових ліній, 0,01 А для особливо вологих зон чи підвищеної чутливості до безпеки людини.
- Часо-струмова характеристика — тип B для побутових навантажень без різких пускових струмів, тип C — для промислового обладнання з двигунами й компресорами.
- Кількість полюсів — 1P+N для однофазної мережі, 3P+N для трифазної.
- Умови експлуатації — вологість, запиленість, температурні перепади можуть вимагати додаткового захисту корпусу чи спеціального виконання.
Якщо ці параметри підібрані правильно, дифавтомат працює непомітно — саме так, як і має працювати хороший захист: без зайвих спрацювань, але миттєво реагуючи там, де це справді потрібно.
Обладнання для захисту та комутації: коли важлива не лише швидкість, а й вибірковість
Якщо дифавтомат — це “охоронець”, то системи захисту й комутації — це вже ціла служба безпеки мережі. Їхнє завдання — не просто відключити живлення за необхідності, а зробити це селективно, локалізувавши саме проблемну ділянку, не зачепивши решту мережі.
Тут варто розрізняти дві великі групи обладнання:
- Модульні пристрої — основа побутових і комерційних щитків: автоматичні вимикачі, ПЗВ, обмежувачі перенапруги, диференційні автомати, модульні перемикачі.
- Силове обладнання — розраховане на мережі з великими навантаженнями: автоматичні вимикачі в литому корпусі, вимикачі навантаження, контролери АВР, роз’єднувачі під запобіжники.
Ключова цінність такого обладнання — у поєднанні високої швидкодії (реакція за долі секунди), селективності (відключається лише аварійна лінія) та стабільної роботи навіть в умовах вологи, пилу чи перепадів температури. Саме завдяки цим властивостям вдається одночасно запобігти пожежам, зберегти обладнання та витримати вимоги ПУЕ, не жертвуючи безперервністю роботи виробництва чи офісу.
Електротехнічні шафи та корпуси: дім для всієї системи
Найдосконаліше обладнання втрачає сенс, якщо воно встановлене абияк — відкрито, без захисту від пилу й вологи, з переплутаними кабелями. Саме тому електротехнічні шафи й корпуси — не другорядний, а по суті ключовий елемент усієї системи. Вони виготовляються з металу або ударостійкого пластику й мають різний ступінь захисту IP залежно від умов експлуатації.
Функції, які виконує якісна шафа, виходять далеко за межі простого “накрити зверху”:
- Захищає внутрішні компоненти від пилу, вологи та хімічно агресивних середовищ, що особливо критично на виробництвах.
- Ізолює струмопровідні частини та обмежує доступ до них, знижуючи ризик ураження персоналу струмом.
- Організовує кабельні з’єднання й модулі так, щоб обслуговування та модернізація проходили швидко, без плутанини.
- Підтримує стабільний температурний режим завдяки вентиляції, охолодженню чи антиконденсаційним системам, подовжуючи термін служби обладнання.
Залежно від масштабу об’єкта підбирають навісні шафи (компактні системи в обмеженому просторі), підлогові (потужні розподільчі вузли, серверні, телекомунікаційні системи) або модульні (гнучке нарощування секцій під конкретну задачу). До цієї ж категорії належать розподільчі коробки для акуратного розгалуження кабелів і силові роз’єми — промислові вилки та розетки, здатні витримувати значні струмові навантаження.
Де ця архітектура працює найкраще
Усі три категорії обладнання рідко застосовуються окремо одна від одної — навпаки, саме їхня комбінація й формує надійну електромережу:
- У житлових будинках і квартирах — дифавтомати на кухнях і в санвузлах, компактні щитки та навісні шафи для акуратного розміщення обладнання.
- В офісних і комерційних будівлях — модульні пристрої на розеткових і освітлювальних лініях у поєднанні з естетичними, охайними корпусами.
- На виробництвах та енергетичних об’єктах — силове обладнання, підлогові шафи великої місткості та системи локалізації аварійних ділянок для мінімізації простоїв.
