Згорілі контакти через три місяці після монтажу – класичний результат неправильного підбору контактора. На виробництві це зупинка лінії, аварійний виклик електрика та заміна обладнання. Причина одна й та сама: контактор обрали «по амперах», не врахувавши категорію застосування. А між контактором на 25 А для освітлення та контактором на 25 А для двигуна – різниця як між легковиком і вантажівкою.
Контактор vs автомат – навіщо потрібен окремий пристрій
Автоматичний вимикач захищає кабель від перевантаження та короткого замикання. Він розрахований на рідкі спрацювання – 10 000 циклів, після чого механізм зношується. Вмикати та вимикати двигун автоматом – все одно що гальмувати ручником: працює, але недовго.
Контактор – пристрій для частої комутації. Його ресурс – від 100 000 до 3 000 000 циклів залежно від серії та навантаження. Контактор вмикається дистанційно: за командою кнопки, таймера, датчика або програмованого контролера. Оператору не потрібно підходити до щита – він натискає кнопку «Пуск» на пульті, і контактор замикає силовий ланцюг.
Типовий тандем для захисту та керування двигуном: автомат (захист від КЗ) → контактор (комутація) → теплове реле (захист від перевантаження та втрати фази). Кожен елемент виконує свою функцію. Забрати будь-який – і система стає вразливою.
Категорії застосування – ключ до правильного вибору
Категорія застосування визначає, на який тип навантаження розрахований контактор. Саме тут ховається більшість помилок.
| Категорія | Тип навантаження | Пусковий струм | Типове застосування |
| АС-1 | Активне, слабоіндуктивне | ~1× номіналу | Освітлення, обігрівачі, сушарки |
| АС-3 | Двигуни (пуск, зупинка під час обертання) | 6-8× номіналу | Насоси, вентилятори, компресори, конвеєри |
| АС-4 | Двигуни (реверс, поштовхове ввімкнення) | 6-8× номіналу, розмикання під повним пусковим | Кранове обладнання, ліфти, засувки |
Що це означає на практиці? Двигун 7.5 кВт має робочий струм ~15 А, але при пуску короткочасно споживає 90-120 А. Контактор категорії АС-3 на 18 А витримає цей пусковий удар – його контакти розраховані саме на такий режим. Контактор АС-1 на 18 А при першому ж пуску отримає дугу, на яку не розрахований, і контакти почнуть підгоряти.
Правило просте: якщо в ланцюзі є двигун – тільки АС-3 або АС-4. АС-1 – виключно для активного навантаження без пускових стрибків.
Розрахунок номінального струму контактора
Для трифазного двигуна робочий струм розраховується за формулою:
I = P / (√3 × U × cos φ × η)
де P – потужність (Вт), U – лінійна напруга (380 В), cos φ – коефіцієнт потужності (0.80-0.87 для більшості двигунів), η – ККД (0.85-0.92).
Номінал контактора обирається з запасом: не менше 1.2 × робочий струм двигуна.
| Потужність двигуна | Робочий струм (~) | Контактор (АС-3), мінімум |
| 1.5 кВт | 3.5 А | 9 А |
| 4.0 кВт | 8.5 А | 12 А |
| 7.5 кВт | 15 А | 18 А |
| 11 кВт | 22 А | 25 А |
| 15 кВт | 30 А | 32 А |
| 22 кВт | 43 А | 50 А |
Якщо двигун працює в режимі частих пусків (понад 30 на годину) – номінал контактора збільшують на один-два ступені. Часті комутації під навантаженням прискорюють знос контактної групи.
Напруга котушки та умови експлуатації
Котушка керування – це електромагніт, що замикає силові контакти. Її напруга має відповідати напрузі ланцюга керування:
- 24 В – безпечна напруга, використовується в автоматизованих системах через понижувальний трансформатор. Обов’язкова для об’єктів з підвищеними вимогами безпеки.
- 220 В – стандарт для побутових і комерційних об’єктів. Пряме підключення до однофазної мережі.
- 380 В – промислові шафи автоматики, де керування йде від трифазної мережі.

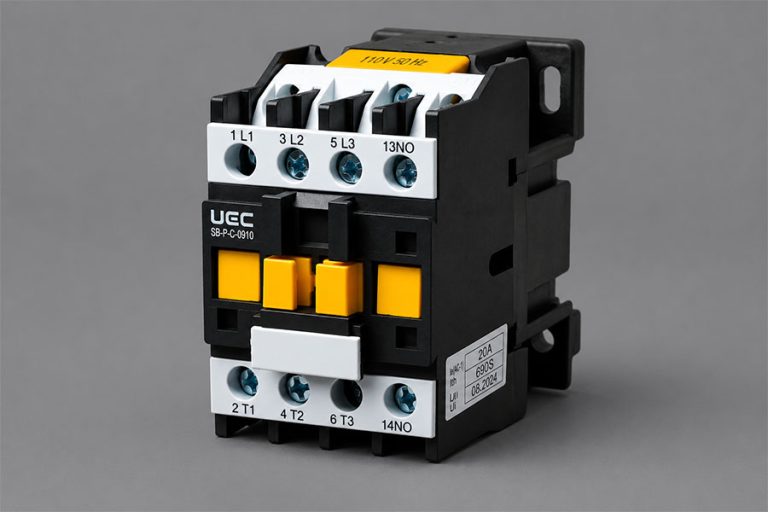

Наприклад, серія контакторів UEC охоплює діапазон від 9 до 630 А із котушками на 24, 36, 110, 220 та 400 В. Для невеликих об’єктів з DIN-рейкою існують модульні контактори на 16-63 А – компактні та безшумні.
Окрема категорія – контактори в захисній оболонці IP54. Вони призначені для монтажу без шафи – на стіну, у запилених цехах, на відкритих майданчиках. Оболонка захищає від пилу та бризок, а кнопки «Пуск» і «Стоп» розташовані прямо на корпусі.
Реверсивні контактори – коли без них не обійтися
Якщо механізм повинен обертатися в обох напрямках – потрібен реверсивний контактор. Це два контактори, зібрані в єдиний блок з механічним та електричним блокуванням. Блокування гарантує, що обидва напрямки не ввімкнуться одночасно – це спричинило б міжфазне КЗ.
Типові сценарії:
- Конвеєри з реверсом (сортування, пакування)
- Засувки та клапани з електроприводом
- Підйомні механізми (кран-балки, тельфери)
- В’їзні ворота та шлагбауми
На ринку доступні готові реверсивні блоки від 115 до 630 А – наприклад, серія UEC SB-RCR. Перевага готового блоку – заводське механічне блокування та перевірена схема захисту. Самостійна збірка з двох окремих контакторів вимагає точного підбору блокування та додаткових зв’язків, що підвищує ризик помилки.
Типові помилки при підборі контактора
Вибір за номіналом без категорії. Контактор 25 А (АС-1) і 25 А (АС-3) – різні пристрої. Перший згорить на двигуні за тижні.
Відсутність теплового реле. Контактор не захищає двигун від перевантаження. Якщо крильчатку вентилятора заклинило – двигун продовжує працювати, обмотка перегрівається, ізоляція горить. Теплове реле розриває ланцюг до того, як двигун вийде з ладу.
Занижена напруга котушки в довгих лініях. На довгому кабелі (понад 50 м) між пультом і контактором падіння напруги може становити 10-15%. Котушка на 220 В отримує 190 В – контактор «дзижчить», не замикає повністю, контакти підгоряють. Рішення: котушка 24 В через трансформатор біля контактора.

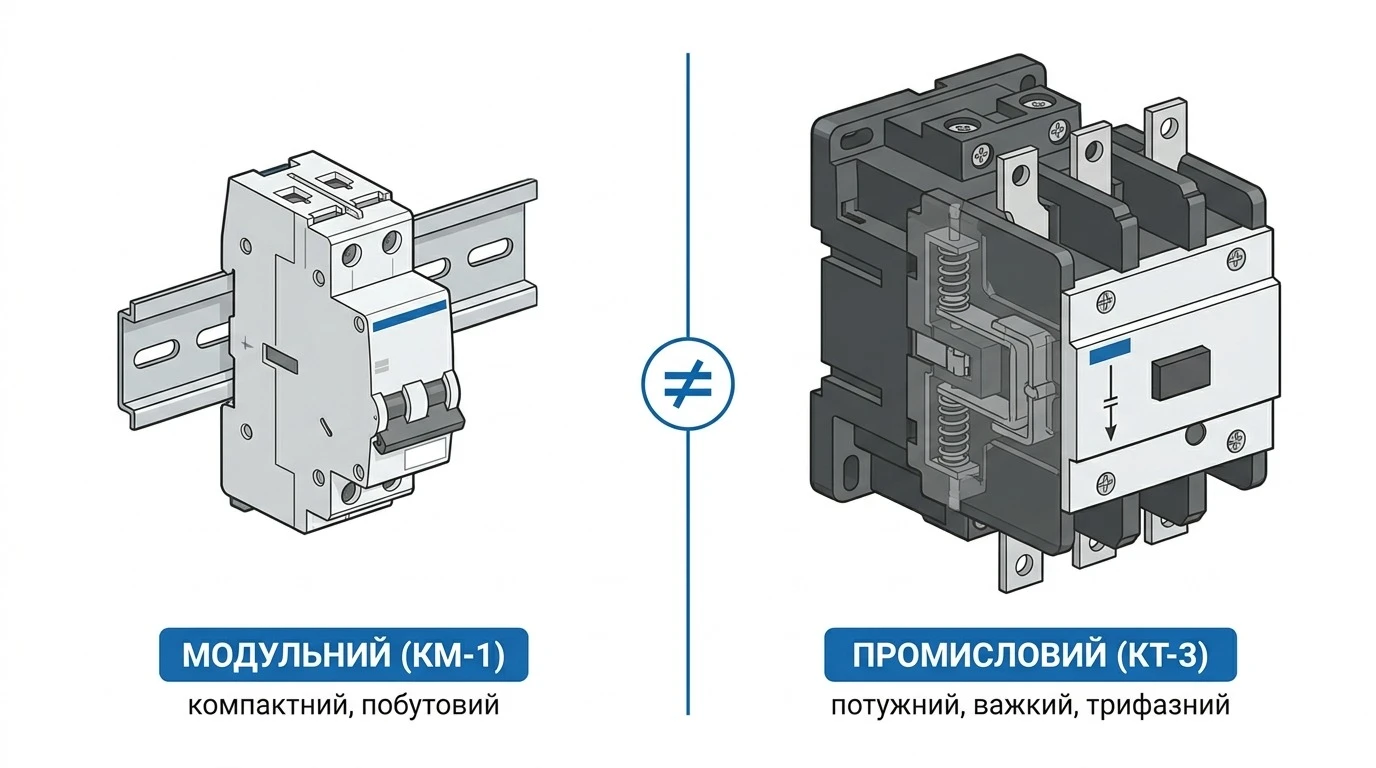

Модульний контактор на промисловий двигун. Модульні контактори (DIN-рейка) розраховані на АС-1/АС-7а – освітлення, опалення, вентиляція з малими пусковими. Для двигунів потужністю понад 5 кВт – тільки стандартні контактори відповідної категорії АС-3.
⚠️ Застереження: підключення контакторів до силових ланцюгів має виконувати кваліфікований електрик з групою допуску не нижче III. Перед монтажем обов’язково знеструмте ввідний автомат та переконайтесь у відсутності напруги на всіх фазах. Неправильне підключення контактора загрожує міжфазним коротким замиканням, виходом з ладу обладнання та ураженням електричним струмом. Роботи повинні виконуватися відповідно до вимог ПУЕ та ДБН В.2.5-23.
